Исполнение 5

1.7. Конструкция и размеры заглушек исполнения 5 должны соответствовать указанным на черт. 5 и в табл. 21.

Примечание. Шероховатость поверхностей А для заглушек из поковок Rа £ 100 мкм.

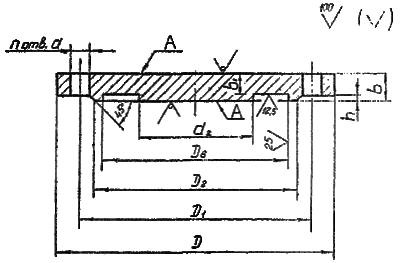

Черт. 5

Таблица 21

Р_у 4,0 МПа (40 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	D₆	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
50	160	125	102	88	20	17	4	46	18	4	М16	2,6
80	195	160	133	121	22	19		76	18	8	М16	4,3
100	230	190	158	150	22	19		94	22		М20	5,9
150	300	250	212	204	26	23		142	26		М24	12,5
200	375	320	285	260	30	27		196	30	12	М27	22,5
250	445	385	345	313	36	33		244	33	12	М30	38,8
300	510	450	410	364	40	36	5	294	33	16	М30	56,6
500	755	670	615	576	55	51	5	490	45	20	М42	172,8

Примечание. Масса подсчитана при плотности материала – 7850 кг/м³.

Пример условного обозначения заглушки исполнения 5 с условным проходом 80 мм на условное давление 4,0 МПа (40 кгс/см²) из стали 16ГС категории 6:

Заглушка 5 – 80 – 4,0 – 16ГС – 6 АТК 24.200.02-90
