Исполнение 3

1.5. Конструкция и размеры заглушек исполнения 3 должны соответствовать указанным на черт. 3 и в табл. 11-16.

1. Шероховатость поверхностей А для заглушек из поковок R_а £ 100 мкм.

2. * для фторопластовых прокладок – 6.3.

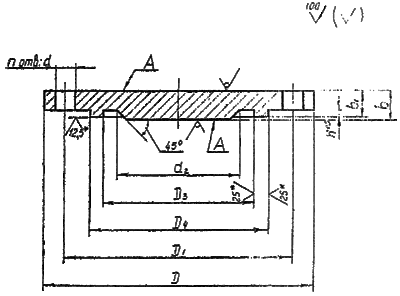

Черт. 3

Таблица 11

Ру 0,6 МПа (6 кгс/см²)

Размеры в мм

D_y	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	75	50	19	29	14	13	4	6	11	4	М10	0,3
15	80	55	23	33		13		10				0,4
20	90	65	33	43		12		16				0,4
25	100	75	41	51				22				0,5
32	120	90	49	59				28	14		M12	0,7
40	130	100	55	69				36				0,9
50	140	110	66	80				46				1,1
65	160	130	86	100				60				1,4
80	185	150	101	115				76	18		M16	1,9
100	205	170	117	137	16	14		94				2,9
125	235	200	146	166				118		8		3,9
150	260	225	171	191				142				4,9
200	315	280	229	249				196				7,5
250	370	335	283	303				244	18	12		10,6
300	435	395	336	356	18	16	5	294	22		М20	16,4
350	485	445	386	406	18	16		344				20,9
400	535	495	436	456	20	17		390		16		28,4
450	590	550	489	509	22	19		440				39,2
500	640	600	541	561	22	19		490				46,8
600	755	705	635	661	24	21	6	590	26	20	М24	71,5
800	975	920	841	867	30	27	6	780	30	24	М27	154,9

Таблица 12

Ру 1,0 МПа (10 кгс/см²)

Размеры в мм

D_y	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	335	295	239	259	16	14	4	196	22	8	М20	8,3
250	390	350	292	312	18	16	4	244		12		13,3
300	440	400	343	363	20	17	5	294		12		18,4
350	500	460	395	421	22	19		344		16		27,2
400	565	515	447	473	24	21		390	26	16	M24	38,1
450	615	565	497	523	24	21		440		20		46,0
500	670	620	549	575	26	23		490				62,2
600	780	725	651	677	30	25	6	590	30		M27	93,2
800	1010	950	851	877	40	35	6	780	33	24	M30	219,4

* Заглушки Д_у 10-50 мм принимать по табл. 15 на Р_у 4,0 МПа, Д_у 65-150 мм по табл. 13 на Р_у 1,6 МПа.

Таблица 13

Ру 1,6 МПа (16 кгс/см²)

Размеры в мм

D_y*	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
65	180	145	95	109	16	14	4	60	18	4	М16	2,2
80	195	160	106	120				76		4		2,6
100	215	180	129	149				94		8		3,2
125	245	210	155	175		15		118				4,5
150	280	240	183	203	18	16		142	22		М20	6,4
200	335	295	239	259	20	18		196	22	12	М20	10,8
250	405	355	292	312	22	20		244	26		М24	17,8
300	460	410	343	363	24	21	5	294				24,6
350	520	470	395	421	26	23		344		16		35,1
400	580	525	447	473	30	27		390	30	16	М27	51,6
450	640	585	497	523	30	27		440	30	20	М27	63,1
500	710	650	549	575	36	33		490	33		М30	95,6
600	840	770	651	677	40	35	6	590	39		М36	144,8
800	1020	950	851	877	50	45	6	780	39	24	М36	283,1

Таблица 14

Р_у 2,5 МПа (25 кгс/см²)

Размеры в мм

D_y**	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
200	360	310	239	259	24	22	4	196	26	12	М24	15,1
250	425	370	292	312	30	28	4	244	30	12	М27	27,5
300	485	430	343	363	30	27	5	294	30	16	М27	34,5
350	550	490	395	421	36	33		344	33		М30	55,5
400	610	550	447	473	40	37		390				77,9
450	660	600	497	523	40	37		40		20		91,7
500	730	660	549	575	45	42		490	39		М36	127,0
600	840	770	651	677	50	45	6	590	39		М36	190,7
800	1075	990	851	877	60	55	6	780	45	24	М42	382,6

Примечание к табл. 13, 14:

* Заглушки Д_у10-50 мм принимать по табл. 15 на Р_у 4,0 МПа.

** Заглушки Д_у 65-150 мм принимать по табл. 15 на Р_у 4,0 МПа.

Таблица 15

Р_у 4,0 МПа (40 кгс/см²)

Размеры в мм

D_y	D	D₁	D₃	D4	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	90	60	24	34	14	12	4	6	14	4	М12	0,4
15	95	65	29	39	14	12		10				0,5
20	105	75	36	50	16	14		16				0,7
25	115	85	43	57	16	14		22				0,8
32	135	100	51	65	18	16		28	18		М16	1,4
40	145	110	61	75				36				1,6
50	160	125	73	87				46				1,9
65	180	145	95	109	20	18		60		8		2,8
80	195	160	106	120	20	18		76				3,3
100	230	190	129	149	22	20		94	22		М20	5,3
125	270	220	155	175	24	22		118	26		М24	8,2
150	300	250	183	203	26	24		142	26		М24	11,3
200	375	320	239	259	30	28		195	30	12	М27	20,8
250	445	385	292	312	36	34		244	33	12	М30	36,6
300	510	450	343	363	40	37	5	294		16		52,4
350	570	510	395	421	45	42		344				76,4
400	655	585	447	473	50	47		390	39		М36	112,8
450	680	610	497	523	50	47		440	39	20	М36	123,5
500	755	670	549	575	55	50		490	45	20	М42	162,0

Таблица 16

Р_у 6,3 МПа (63 кгс/см²)

Размеры в мм

D_y	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Номинальный диаметр болтов или шпилек	Масса, кг, не более
10	100	70	24	34	18	16	4	6	14	4	М12	0,7
15	105	75	29	39	18	16		10	14		М12	0,8
20	125	90	36	50	20	18		16	18		М16	1,3
25	135	100	43	57	22	20		22	18		М16	1,8
32	150	110	51	65	22	20		28	22		М20	2,0
40	165	125	61	75	24	22		36				2,9
50	175	135	73	87	24	22		46				3,3
65	200	160	95	109	28	26		60		8		5,1
80	210	170	106	120				76				5,8
100	250	200	123	149				94	26		М24	8,2
125	295	240	155	175	32	30		118	30		М27	13,5
150	340	280	183	203	36	34		142	33		М30	20,7
200	405	345	239	259	40	38		196	33	12	М30	33,3
250	470	400	292	312	45	43		244	39	12	М36	51,2
300	530	460	343	363	50	47	5	294		16		70,9
350	595	525	395	421	55	52		344				101,8
400	670	585	447	473	60	57		390	45		М42	141,5
500	800	705	549	575	70	65		490	52	20	М48	231,9
600	925	820	651	677	80	75	6	590	56	20	М52	361,3

Примечание к табл. 11-16: Масса подсчитана при плотности материала – 7850 кг/м³.

Пример условного обозначения круглой заглушки исполнения 3 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см²) из стали 16ГС категории 6:

Заглушка 3 – 100 – 0,6 – 16ГС – 6 АТК 24.200.02-90

То же, квадратной:

Заглушка квадратная 3 – 100 – 0,6 – 16ГС – 6 АТК 24.200.02-90

То же, под фторопластовую прокладку:

Заглушка 3 – 100 – 0,6ф – 16ГС – 6 АТК 24.200.02-90

Таблица 17

Размеры уплотнительных поверхностей под фторопластовые прокладки

Размеры в мм

D_y	D₃		D₄		h
	Р_у, МПа (кгс/см²)
	0,6 (6)	≥1,0 (10)	0,6 (6)	≥1,0 (10)
10	18	23	30	35	4
15	22	28	34	40
20	32	35	44	51
25	40	42	52	58
32	48	50	60	66
40	54	60	70	76
50	65	72	81	88
65	85	94	101	110
80	100	105	116	121
100	116	128	138	150	6
125	145	154	167	176
150	170	182	192	204
200	228	238	250	260
250	282	291	304	313
300	335	342	357	364
350	385	394	407	422
400	435	446	457	474
450	488	496	510	524
500	540	548	562	576
600	634	650	662	678
